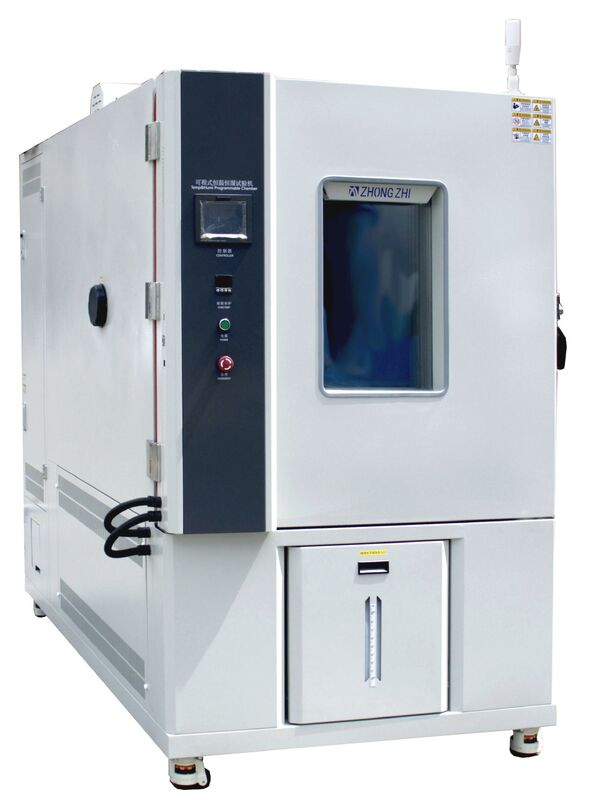

محفظه تست دما و رطوبت ثابت قابل برنامه ریزی

I. کارکردهای اصلی و احتیاط های استفاده از تجهیزات

1.         خلاصه ی محصول

این سری از محصولات در درجه اول برای شبیه سازی محیط های سخت با دمای بالا، دمای پایین و رطوبت که ابزارهای الکترونیکی، مواد جدید، تجهیزات الکتریکی،اجزای خودرو، فلزات، محصولات الکترونیک و مواد هوافضا ممکن است در طول حمل و نقل، ذخیره سازی و استفاده، یا در شرایط درجه حرارت بالا و پایین متناوب روبرو شوند.اونا براي آزمايش مواد طراحی شده اندمقاومت قطعه یا ابزار در برابر دمای بالا، سرما و رطوبت و همچنین آسیب احتمالی و کاهش عمر

2.         عملکرد محصول

این سری از آزمایشگاه های دمایی برای آزمایش قابلیت اطمینان محصولات صنعتی مناسب است، با ویژگی های دقت کنترل دمای و محدوده کنترل گسترده.شاخص عملکرد با الزامات GB/T5170 "روش تأیید پارامترهای اساسی تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی- دمای پایین" مطابقت دارد.، تجهیزات آزمایش دمای بالا و دمای ثابت".

3.         محدودیت نمونه های آزمایش

آزمایش و نگهداری نمونه های مواد قابل احتراق، انفجاری و فروریز

آزمایش و نگهداری نمونه های مواد خوردنی

آزمایش یا نگهداری نمونه های بیولوژیکی

آزمایش و نگهداری نمونه ها با منابع قوی انتشار الکترومغناطیسی

4.         الزامات شرایط بار

جرم کل بار نباید بیش از ۵۰ کیلوگرم در هر متر مکعب از حجم استودیو باشد.

حجم کل بار بیش از یک پنجم از حجم استودیو نیست

در هر قسمت عمودی به جهت باد غالب، مجموع مناطق بار نباید بیشتر از آن در محل باشد.

مساحت برش متقابل استودیو 1/3 است. بار نباید جریان هوا را در هنگام قرار دادن مسدود کند

II. محل نصب تجهیزات و شرایط محیط عملیاتی

1.         الزامات سایت

الزامات اندازه محل نصب تجهیزات

ج: حداقل 800 میلی متر

ب: حداقل 500 میلی متر

C: حداقل 1500mm

زمين هموار و هواي خوب داره

هيچ ارتعاش قوي اي در اطراف دستگاه وجود نداره

هیچ میدان الکترومغناطیسی قوی در اطراف تجهیزات وجود ندارد

مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات وجود ندارد

فضای مناسب را در اطراف تجهیزات برای استفاده و نگهداری بگذارید

2.         وضعیت محیط

دمای: 5 ~ 30 °C، رطوبت نسبی کمتر از 85٪ RH

فشار هوا: 86kPa ~ 106kPa

3.         حداکثر قدرت

کل قدرت نصب شده 7.1 کلو وات 1.5 کلو وات برای قدرت خنک کننده، 2.8 کلو وات برای قدرت گرمایش، 1.8 کلو وات برای قدرت مرطوب کننده و 0.2 کلو وات برای قدرت دیگر است.

4.         حداکثر جریان

≤22A

5.         تجهیزات مرطوب کننده و تامین آب

فشار آب 0.2 ~ 0.4Mpa است، قطر لوله آب 20mm است،و کیفیت آب منبع آب باید با استاندارد سطح سوم آب مشخص شده در GB/T 6682-2008 مشخصات آب آزمایشگاهی تحلیلی و روش های آزمایش مطابقت داشته باشد.. این تجهیزات دارای یک رابط تامین آب ذخیره شده از 1/2" رشته داخلی است و این تجهیزات با یک مخزن آب با حجم حدود 20L مجهز است

6.         خروجی تخلیه

یک فاضلاب در نزدیکی تجهیزات، در عرض 2 متر پشت تجهیزات، فراهم می شود.

توجه: هدایت گمرکی و آب از متر به جریان از مخزن

7.         شرایط تامین برق و منابع برق

AC380V سه فاز چهار سیم + محافظت از زمین

محدوده نوسانات مجاز ولتاژ: ±10%V

محدوده نوسانات فرکانس مجاز: (50±0.5) هرتز

منبع برق در حالت TN-S یا حالت TT

مقاومت زمین گیری سیم حفاظتی زمین کمتر از 4Ω است

از کاربران خواسته می شود ظرفیت مربوطه را برای سوئیچ هوا یا برق برای تجهیزات در محل نصب تنظیم کنند.و این سوئیچ باید به صورت مستقل برای استفاده از تجهیزات کنترل شود.

III. حجم و اندازه

1. مدل

CZ-A-225G

2حجم تجهیزات

۲۲۵ لیتر

3اندازه اتاق آزمایش

W (عرض) 500 میلی متر * H (ارتفاع) 750 میلی متر * D (عمق) 600 میلی متر

4ابعاد خارجی اتاق آزمایش

W (عرض) 700 میلی متر * H (ارتفاع) 1850 میلی متر * D (عمق) 1660 میلی متر

توجه: اندازه قطعه فراتر از چرخ دنده درب ماشین در نظر گرفته نشده است! لطفا ابعاد بیرونی را با توجه به طرح نهایی سه دیدگاه تایید کنید!

VI. پارامترهای اصلی عملکرد

1.         شرایط آزمایش

آزمایش عملکرد دمایی با توجه به مقررات مربوطه GB/T 5170.2-2017 در مورد تجهیزات آزمایش دمایی با دمای محیط +25°C و بار خالی اندازه گیری می شود.سنسور در خروجی واحد کنترل هوا قرار دارد.

2.         محدوده دما

-70 درجه سانتیگراد️+150°C

3.         محدوده رطوبت

20٪ R.H ~ 98٪ R.H (همانطور که در زیر نشان داده شده است) ، هیچ بار گرمایشی در طول آزمایش رطوبت وجود ندارد

4.         نوسانات دمایی

±0.5°C

5.         یکنواخت گرما

≤2.0°C (بدون بار)

6.         انحراف دمایی

≥±2.0°C (بدون بار)

7.         نوسان رطوبت نسبی

️±2.5%R.H

8.         انحراف رطوبت

≥75 درصد RH≤+2-3٪ R.H؛

<75٪ RH ،≤± 5٪ R.H.

9.         نرخ گرمایش

≥3°C/min (در شرایط متوسط کامل بدون بار)

10.     نرخ خنک کننده

≥1.2°C/min (در شرایط متوسط کامل بدون بار)

11.     سر و صدا کار

≥75 dB (در 1 متر قبل از دروازه تجهیزات و در ارتفاع 1.2 متر از زمین اندازه گیری می شود)

12.     استاندارد

GB/T-2423.1-2008 (IEC60068-2-1) آزمون A: روش آزمایش دمای پایین.

GB/T-2423.2-2008 (IEC60068-2-2) آزمایش B: روش آزمایش دمای بالا.

GB/T-2423.3-2016 (IEC60068-2-78:2012) آزمایش محیط زیست بخش 2 روش آزمایش آزمایش کابین رطوبت ثابت و آزمایش گرما.

GB/T-2423.4-2008 (IEC60068-2--30:2005) آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی بخش 2: روش آزمایش آزمایش Db: رطوبت متناوب و گرما (سیکل 12h+12h)

روش آزمایش درجه حرارت بالا GJBl50.3-2009 (MIL-STD-810D).

GJBl50.4-2009 (MIL-STD-810D) روش آزمایش دمای پایین

13.     روش آزمایش

GB/T-10586-2008 شرایط فنی اتاق آزمایش با دمای پایین

GB/T 5170.1-2016 روش بازرسی برای تجهیزات آزمایش محیط زیست محصولات الکتریکی و الکترونیکی - بخش 1: قوانین عمومی

GB/T 5170.2-2017 روش بازرسی تجهیزات آزمایش محیط زیست بخش 2: تجهیزات آزمایش دمایی

GB/T 5170.5-2016 تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی - روش بازرسی - بخش 5: تجهیزات آزمایش گرما مرطوب

GB/T5170.18-2005 روش تأیید پارامترهای اساسی تجهیزات آزمایش محیط زیست برای تجهیزات آزمایش چرخه ترکیبی دمای/رطوبت محصولات الکتریکی و الکترونیکی

V. ویژگی های ساختار اتاق

1.         طرح ساختار اتاق آزمایش

اتاق آزمایش طرح ساختار یکپارچه را اتخاذ می کند، با اتاق آزمایش در جلو و اتاق کنترل در عقب.

پایین تجهیزات مجهز به چرخ Foma برای تسهیل جابجایی، موقعیت تجهیزات

محفظه بیرونی دستگاه از رنگ پخته شده فلزی با ضخامت 1.2 میلی متر و رنگ خاکستری روشن با شماره RAL7035 ساخته شده است.اتاق داخلی ساخته شده از SUS304# فولاد ضد زنگ با ضخامت 1.2 میلی متر

تجهیزات اتخاذ ساختار قاب به عنوان یک کل، و پایین اتاق با فولاد کانال جوش داده شده است برای افزایش قدرت اتاق

مواد عایق بندی: پلی اورتان سخت، فوم سخت + فیبر شیشه ای 100 میلی متر ضخامت

پشت دستگاه مجهز به یک قطع کننده مدار حفاظت از کل قدرت، کابل تغذیه و لوله تخلیه است.

مهر و موم درب اتاق از نوار مهر و موم سیلیکون استفاده می کند که به طور خاص سفارشی شده و دارای مقاومت در برابر دمای بالا، غیر سمی و انعطاف پذیری فوق العاده است

پایین اتاق داخلی مجهز به یک سوراخ تخلیه است که می تواند به سرعت تخلیه گمرکی

یک سوراخ تخلیه فشار خودکار در بالای اتاق قرار داده شده است

2.                تخلیه آب

قسمت پایین اتاق داخلی با یک سوراخ تخلیه مجهز است و سیستم تخلیه در قسمت عقب تجهیزات قرار دارد.لوله تخلیه به سیستم شبکه لوله تخلیه کاربر وارد می شود (کاربر رابط شبکه لوله تخلیه را در محل فراهم می کند)

3.         سوراخ تخلیه فشار

پنجره هاي چند تنبيه فشار در لبه پشت اتاق قرار دارند.فشار می تواند به سرعت و به طور خودکار تخلیه شود;

4.         درب اتاق

درب تک پیچ، اندازه شفاف موثر W500mm*H750mm

ماده ي درب با ماده ي بدن مشابه است

قفل درب وارداتی که از بیرون باز است

مواد عایق با ضخامت 100 میلی متر از فوم پلی اورتان سفت است

یک سینی جمع آوری آب در زیر درب طراحی شده است تا مانع از سقوط آب تهویه در زمین بیرونی شود.

5.         مواد اتاق داخلی

SUS304# صفحه فولادی فولادی استفاده می شود، تجهیزات برش لیزر دقیق برای برش و خم کردن بستر تاشو CNC استفاده می شود، و سپس جوش قوس آرگون برای جوش کامل، پولیش و پولیش استفاده می شود؛صفحه فولادی 1 است.2mm ضخیم؛ نمونه قفسه پالت پشتیبانی قاب شاخص سازی در هر دو طرف اتاق داخلی تنظیم شده است که می تواند فاصله بین قفسه نمونه تنظیم

6.         مواد اتاق بیرونی

با استفاده از صفحات فولادی سرد، تجهیزات برش لیزر دقیق برای برش و تاپیک CNC برای شکل گیری، پس از آن جوش و پولیش با جوش قوس آرگون استفاده می شود.پس از اینکه سطح صفحه فولادی با اسید شسته می شود تا زنگ را از بین ببرداین روش در مقایسه با نقاشی خارجی معمولی، باعث ظاهر زیبایی دوستانه تر و مقاومت بیشتر در برابر خوردگی می شود.ضخامت صفحه فولادی 1.2mm (رنگ: RAL7035 سفید)

7.         نوار مهر و موم

نوار مهر و موم درب به دو لایه تقسیم شده است، لایه داخلی یک نوار لاستیکی سیلیکونی است که می تواند اتاق داخلی را در شرایط دمای بالا و پایین کاملاً از خارج جدا کند.نوار لاستیکی سیلیکونی می تواند برای مدت طولانی بدون سخت شدن و پیری در محدوده -80 °C تا +200 °C کار کند;

8.         محورهای فولاد ضد زنگ

در سمت چپ درب اتاق، مجموعه ای از پیچ های با قدرت بالا نصب شده است. یک پیچ واحد می تواند به صورت افقی به 3 تن از نیروی مقاومت کند و همچنان در جهت مخالف خم شود.دو قطعه از پیچ کاملا تغییر شکل و به یک بدون شکستن ادغام;

9.         دستگير در

قفل درب یک قفل درب رولر است:

درب اتاق هم از داخل و هم از خارج استفاده می شود، با استفاده از اصل اهرم، با اضطراری قوی، قدرت صرفه جویی، و می تواند با یک دست باز و بسته شود.

10.     ساختار خروجی هوا

حالت گردش داخلی اجباری با گردش باد قوی پذیرفته شده است، که در آن هوا در بالا خارج می شود و در پایین باز می گردد.صفحه راهنمای خروجی می تواند هوا سرد و گرم را به کل داخل بدن ذخیره توزیع کند، که یکنواخت و پایدار است

11.     چرخ باد آلومینیومی

چرخ بادی آلومینیومی چند باله ای دارای ویژگی های وزن کم، حجم بزرگ هوا، فشار باد بالا و مقاوم در برابر دمای بالا و پایین است.ضریب انبساط کوچک و سر و صداهای عملیاتی کم.

12.     پنجره مشاهده

درب جعبه با یک پنجره مشاهده شیشه ای بزرگ حفره ای چند لایه مجهز است که دارای یک دستگاه ضد یخ و ضد تهویه گرمایش الکتریکی (خودکارانه تنظیم می شود) است.پنجره مجهز به مجموعه ای از لامپ های روشن کننده پنجره است، به شما اجازه می دهد تا به وضوح وضعیت آزمایش نمونه ها را در داخل جعبه از طریق پنجره مشاهده در هر زمان مشاهده کنید.

13.     اتصال ابزار

یک سوراخ در سمت چپ اتاق باز می شود، با قطر 100mm، و یک پوشش سوراخ و پلاگین ژل سیلیکون ارائه شده است

14.     تست قفسه مواد

فولاد ضد زنگ SUS304 # به صورت یک شبکه که استفاده از آن آسان است، سوراخ شده و خم شده است. فاصله بین قفسه های مواد را می توان حداقل 45 میلی متر تنظیم کرد و دو قفسه نمونه استاندارد است

15.     اصل گردش هوا

فنر با قدرت بالا که توسط یک موتور خارجی با میله فولاد ضد زنگ هدایت می شود، موتور فنر خارجی است.

هوا توسط موتور رانده می شود و از طریق بخارگر گرم کننده و خنک کننده جریان می یابد.

پس از گرم کردن و یا خنک کردن کامل به درجه حرارت مورد نیاز، هوا در داخل اتاق گردش می کند و با نمونه از طریق محور گرما مبادله می کند.

هوا با استفاده از یک ولتاژ پایین موتور آستینکرون مقاوم در برابر دمای بالا به گردش مجبور می شود

فن گردش چند بال مرکزی استفاده می شود و تیغه های آلیاژ آلومینیوم هوا را تحریک می کنند

16.     اصول سیستم کنترل دمای

بخاری الکتریکی با کیفیت بالا از سیم آلیاژ نیکل کرومیوم، کنترل SSR، مجهز به یک سوئیچ درجه حرارت مستقل محافظت از بیش از حد

وقتي که بخارگر برق داره، دماي سطح بالا مياد.

هوای محرک توسط سیم گرمایش گرم می شود و گرما به هوا و نمونه در اتاق گسترش می یابد تا گرم و گرم شود.

قدرت گرمایش با دقت توسط الگوریتم PID کنترل می شود و قدرت خروجی توسط رله حالت جامد تنظیم می شود.

سیستم خنک کننده به اندازه کافی یخچال دمای پایین را به مبادله گرما می دهد، به طوری که دمای مبادله گرما پایین تر از دمای هوا است.گرما در هوا توسط مبادله گرما جذب و از اتاق خارج می شود، به طوری که دمای هوا کاهش می یابد و اثر خنک کننده به دست می آید.

قدرت خنک کننده با دقت توسط الگوریتم PID کنترل می شود و جریان خنک کننده و ظرفیت خنک کننده توسط شیر سولنویدی تنظیم می شود.

VI.Rیخچالسیستم

1.        کمپرسور خنک کننده

کمپرسور کم دمای وارداتی اروپایی پذیرفته می شود

2.        روش خنک کننده

تهویه کننده بالدار خنک شده با هوا، تبعید گرما فن خنک کننده

3.        تبخیر سنج

مبادله گرما لوله دار

4.        دستگاه خنک کننده

دریچه گسترش حرارتی، لوله موی

5.        حالت کنترل یخچال

کنترل کننده منطقی قابل برنامه ریزی سیستم کنترل به طور خودکار شرایط عملیاتی دستگاه خنک کننده را با توجه به شرایط آزمایش تنظیم می کند.

مدار خنک کننده گاز بازگشت کمپرسور

6.        لوازم جانبی یخچال وارداتی

7.        تهویه کننده تبخیر

مبادله گرما صفحه ای با دمای بالا دمای مس دارای سطح کوچک، از دست دادن انرژی کوچک و بهره وری انتقال گرما بالا است

8.        کریوجن

استفاده از R404a/R23، یک خنک کننده سازگار با محیط زیست با شاخص کاهش اوزون 0

9.        فرآیند جوش پر کردن نیتروژن

توصیه می شود از لوله مس بدون اکسیژن با کیفیت بالا برای لوله اتصال با دمای پایین استفاده شود و کیفیت جوش لوله،باید فرآیند پر کردن نیتروژن و پیشگیری از نشت فشار بالا 48 ساعته تضمین شود..

10.    کنترل صرفه جویی انرژی

استفاده از فن آوری تعادل سرد در سیستم های خنک کننده می تواند حدود ۳۰٪ انرژی الکتریکی را صرفه جویی کند و به طور موثر هزینه های عملیاتی را کاهش دهد.تعادل حرارتی با تنظیم مقدار خروجی گرمایش برای حفظ دمای ثابت به دست می آیداین بدان معنی است که با یک ظرفیت خنک کننده ثابت کمپرسور، گرمایش در طول زمان افزایش می یابد، که منجر به هدر رفتن انرژی و هزینه های غیر ضروری برای کاربران می شود.تکنولوژی تعادل سرد با تنظیم ظرفیت خنک کننده کمپرسور، دمای ثابت را حفظ می کندهنگامی که دمای نزدیک به نقطه تنظیم شده، ظرفیت خنک کننده به تدریج از طریق تنظیم PID کاهش می یابد تا به دمای پایدار برسد (به طور نظری، توان گرمایش صفر می تواند به دست آید،اما در تولید واقعی، همیشه مقدار کمی از خروجی گرمایش وجود دارد) ، در نتیجه به هدف حفظ انرژی دست پیدا می کند.

11.    ویژگی های سیستم خنک کننده

الف.کل خط لوله سیستم با فشار 22 کیلوگرم برای نشت آزمایش می شود.

ب.سیستم های گرمایش و خنک سازی کاملا مستقل هستند.

ج.مجهز به ویژگی های فنی حرفه ای این شرکت، مانع از دمای بالا و جریان هوای فشار بالا از آسیب رساندن به سیستم خنک کننده می شود.

د.تمام روش های عملکرد سیستم یخچال به طور کامل توسط کنترل کننده میکرو کامپیوتری کنترل می شوند.

اِ.قسمت پایین کمپرسور دارای یک سینی آب است که می تواند آب تهویه تولید شده توسط یخچال را جمع آوری کند.

ف.کمپرسور دارای سنسور دمای PTC خود است که می تواند در صورت گرم شدن بیش از حد کمپرسور محافظت از بیش از حد درجه حرارت را تحقق بخشد.

جیکمپرسور دارای محافظ فشار روغن خود برای تحقق حفاظت از فشار روغن کمپرسور است.

H.دستگاه های محافظت از فشار بالا و پایین فشار یخچال را در طول کار تجهیزات کنترل می کنند.هنگامی که فشار یخچال بالاتر از فشار محدودی سیستم یا پایین تر از فشار حداقل تنظیم شده توسط سیستم باشد، یک هشدار بلافاصله صادر می شود و منبع برق قطع می شود تا اینکه مشکل از بین برود.

منسیستم یخچال از قطعات وارداتی استفاده می کند، کیفیت قابل اعتماد، برای اطمینان از ثبات سیستم.

سیستم کنترل الکتریکی

1.کنترل کننده

صفحه لمسی LCD LED 7 اینچی TFT رنگ واقعی (عالي وضوح، وضوح 1024 * 600) ، کنترل هوشمند PID چند گروه. به طور مستقیم مقدار اندازه گیری فعلی (PV) را نشان می دهد؛ نمایش دمای؛نمایشگر دمای کنترل چند کانال قابل گسترش؛ می تواند شماره برنامه، بخش، زمان اجرا و تعداد چرخه را نشان دهد؛ نمایش نمودار منحنی؛ نمایش وضعیت خروجی رله و PID

2.حالت اجرا

عملکرد برنامه، عملکرد ارزش ثابت. کل فرآیند کنترل خودکار هوشمند PID

3.مدل کنترل

کنترل ترکیبی رطوبت و دمای هوا/کنترل دمای واحد به طور خودکار با توجه به مقدار تنظیم شده رطوبت تنظیم می شود.

4.زبان

این یک نمایشگر سوئیچ بین چینی، انگلیسی و روسی دارد

5.حالت تنظیم شده

رابط کاربری دیالوگ انسان-ماشین، ورودی لمسی

6.ورودی دمای و رطوبت

مقاومت پلاتین دقیق درجه PT100 A

7.وضوح صفحه نمایش

دمای: 0.01°C؛ رطوبت: 0.1%RH؛ زمان: 1 دقیقه

8.ظرفیت برنامه و عملکرد کنترل

حداکثر تعداد برنامه هایی که می توانند استفاده شوند: 100 مجموعه، یک برنامه می تواند از 1 تا 100 بخش تشکیل شود؛ دستور می تواند تا 999 بار تکرار شود،تنظیم شیب برنامه می تواند توسط محور زمان تنظیم شود، هر بخش بین برنامه ها می تواند به حداکثر 99 ساعت و 99 دقیقه، حداقل یک دقیقه تنظیم شود و می تواند برای استفاده مشترک تنظیم شود

این برنامه دارای توابع ویرایش، پاک کردن و ورودی است. این برنامه دارای کنترل خروجی سیگنال زمان (برای کنترل اقدامات ON / OFF شی در حال آزمایش) است.از حذف بخش ها و نگه داشتن عملکردها پشتیبانی می کند.. صفحه نمایش می تواند برای روشنایی پس زمینه تنظیم شود ، با تنظیمات قابل تنظیم مدت روشنایی پس زمینه. عملکرد حفاظت از صفحه نمایش اجازه می دهد تا تنظیمات خاموش شدن به صورت دستی یا دستی انجام شود. تکرار برنامه،کپی، توابع اتصال و توابع ویرایش برنامه مانند تنظیم عنوان آزمایش در دسترس است. شامل حافظه برنامه خاموش، راه اندازی مجدد خودکار در هنگام اتصال مجدد،و برنامه ریزی شده راه اندازی و خاموش کردن توابع. تاریخ و زمان تنظیم عملکردهای، کلید و صفحه نمایش قفل (قفل) عملکردها، و حالت آماده نمایش تصویر عملکرد نیز ارائه شده است

9.حالت کنترل خروجی

کنترل اتوماتیک خروجی PID + SSR؛ تنظیم اتوماتیک خروجی گرمایش PID؛ یخچال دارای کنترل قطب گسترش الکترونیکی سرد و چند کانال است.که می تواند دریچه مربوطه را تنظیم کند تا وضعیت کار کمپرسور را با توجه به دمای مکش و خروجی و فشار کمپرسور تنظیم کندکنترل الکتریکی دریچه انبساط می تواند بین کنترل فشار تبخیر و کنترل دمای معمولی تغییر کند.

10.عملکرد ارتباطات

می تواند به کامپیوتر برای نمایش منحنی و جمع آوری داده متصل شود.

می تواند به عنوان سیستم نظارت و کنترل از راه دور استفاده شود.

دستگاه های متعدد می توانند به طور همزمان کنترل شوند.

RS-485/RS-232

پورت اترنت RJ45

USB jogging

11.حافظه دیسک U

می توان آن را به USB 1G-32G متصل کرد تا منحنی های تاریخی، داده های تاریخی، پارامترهای سیستم کنترل و عملکرد گرم قابل تعویض را دانلود کند

12.روش ثبت داده ها

RAM با حفاظت از باتری می تواند مقدار تنظیم شده دستگاه، مقدار نمونه برداری و زمان نمونه برداری را برای 8-10 سال ذخیره کند؛ دوره ضبط منحنی را می توان از 30 تا 180 ثانیه تنظیم کرد،و حداکثر زمان حافظه می تواند منحنی های تاریخی مستمر را برای 90 روز ذخیره کند. داده های تاریخی (وقتی زمان نمونه گیری 1 دقیقه است) می تواند برای بیش از 10 سال بدون استفاده مداوم ذخیره شود

13.عملکرد حافظه خاموش

حالت بازیابی شکست برق را می توان به صورت: شروع گرم / شروع سرد / توقف تنظیم کرد.

14.تابع شروع رزرو

زمان راه اندازی می تواند به صورت مطلوب تنظیم شود. پس از روشن شدن برق، دستگاه به طور خودکار هنگام پایان زمان کار می کند.

15.سیستم های سازگار با نرم افزار

سیستم عامل ویندوز

16.توابع نرم افزار باز

پشتیبانی از کد ارسال سطح بالا شخص ثالث برای کنترل عملکردهای شروع، توقف و ثبت داده دستگاه

توجه: کنترل کننده کد های کاربردی را فراهم می کند و کاربر می تواند برنامه نرم افزاری کامپیوتر بالایی را ویرایش کند تا نظارت و کنترل یکپارچه را درک کند

17.اتصال شبکه

می توان آن را از طریق نرم افزار حرفه ای به اترنت متصل کرد. کنترل از راه دور و کمک از راه دور می تواند از طریق شبکه انجام شود و داده های آزمایش می تواند از طریق شبکه جمع آوری شود.دستگاه های متعدد می توانند به طور همزمان کنترل شوند.

18.نمایش وضعیت

در بالای دستگاه، یک زنگ صدا و نور سه رنگی استوانه ای (با استفاده از لامپ های LED) نصب شده است؛ هنگام انتظار برای راه اندازی یا اتمام عملیات، چراغ زرد همیشه روشن است.وقتی که به طور نرمال اجرا می شود، چراغ سبز همیشه روشن است؛ هنگام توقف اضطراری یا هشدار خرابی تجهیزات، چراغ قرمز همیشه روشن است و زنگ به طور متناوب است.

19.فن گردش

مقاومت در برابر دمای بالا، موتور گره بلند، موتور در فضای بیرونی نصب شده است، گره به فضای داخلی گسترش می یابد، چرخ فن مخلوط در انتهای دم گره نصب شده است؛اقدامات خاص عایق گرما و سیستم تبعید گرما ایمنی موتور را بهبود می بخشد.

20.حالت کنترل گرمایش

کنترلگر دما بر اساس دمای تنظیم شده و سیگنال های سنسور دما در داخل اتاق آزمایش، دستورات را ارسال می کند.کنترل ماژول SSR. این سیستم به طور قابل اعتماد کار می کند، بدون تماس یا جرقه، عمر طولانی، سر و صدا کم، و هیچ تداخل الکترومغناطیسی.اندازه فشردهمقاومت در برابر لرزش، مقاومت در برابر ضربه، مقاومت در برابر انفجار، مقاومت در برابر رطوبت و مقاومت در برابر خوردگی.

سیستم حفاظت از ایمنی

1.         حفاظت از بیش از حد درجه حرارت

اتاق آزمایش مجهز به یک دستگاه محافظت از بیش از حد دمای الکترونیکی مستقل تنظیم شده و محافظت خودکار از تعادل فشار است.

2.         سیستم خنک کننده

گرم شدن کمپرسور، محافظت از فشار بالا، محافظت از جریان بیش از حد موتور.

3.         فن گردش

حفاظت از بیش از حد

4.         گرم کننده

حفاظت از بیش از حد درجه حرارت: محافظت از مدار کوتاه

5.         سیستم مرطوب کننده

حفاظت از کمبود آب سوختن خشک، حفاظت از درجه حرارت شدید، محافظت از شارژ کوتاه

6.         عرضه کلی

حفاظت از نشت، حمل بیش از حد و مدار کوتاه، از دست دادن فاز، مرحله معکوس، محافظت از ولتاژ پایین، ولتاژ بالا

7.         مدار کنترل

حفاظت از بیش از حد و مدار کوتاه

8.         سیستم خنک کننده کمپرسور

حفاظت از فشار بیش از حد فن خنک کننده

IX. استانداردهای پذیرش و تأیید شخص ثالث

1معیارهای پذیرش: شاخص های فنی باید مطابق با روش های مشخص شده در "اتفاقیه فنی" که توسط هر دو طرف امضا شده باشد.

2روش پذیرش: پذیرش رسمی در محل خریدار انجام می شود.

3قبل از تحویل، خریدار باید یک شخص ثالث (که توسط مرکز آزمایش کیفیت تجهیزات آزمایش محیط زیست ملی کالیبراسیون شده و با یک گزارش بازرسی معتبر صادر شده است) را برای شرکت دعوت کند.

هزینه پذیرش توسط خریدار پرداخت می شود. اگر اولین پذیرش مجاز نباشد، هزینه های قبول دوم پس از بهبود توسط تامین کننده توسط تامین کننده پرداخت می شود.

بودجه ای که طرف مورد نظر باید تحمل کند.

4. مشتری باید مرکز ملی آزمایش کیفیت تجهیزات آزمایش محیط زیست را برای بررسی تجهیزات

X.لیستی از مواد اصلی

XI. دستگاه ها و داده های پشتیبان کارخانه تجهیزات

1.         لیست بسته بندی کارخانه تجهیزات                                    1 نسخه

2.         نمودار طرحی تجهیزات و برق                         1 نسخه

3.         راهنمای استفاده از تجهیزات                                    1 نسخه

4.         گواهی تجهیزات                                           1 نسخه

5.         کارت گارانتی تجهیزات                                        1 نسخه

6.         گزارش آزمایش کارخانه تجهیزات                                     1 نسخه

7.         پارچه خیس                                                    5 تکه

8.         نرم افزار نظارت بر کنترل کننده CD-ROM                           یک قطعه

9.         سینی راک نمونه های آزمایش                                           2 تکه

10.     ردیف پشتیبان ریک نمونه آزمایش                                 چهار نوار

XII. تضمین کیفیت و تعهد به خدمات

1.         هدف: مطابق با مفهوم سود متقابل و خدمات برنده، نیازهای مشتری را به طور کامل برآورده می کند و هدف رضایت مشتری را به دست می آورد.

2.         پیش از فروش: مشاوره فنی حرفه ای، طرح آزمایش محصول، نصب اتاق آزمایش و طرح ساخت؛

3.         در فروش: ارتباطات با مشتری، گزارش پیشرفت، راهنمایی، نصب، عیب یابی، عملیات آزمایشی و غیره، همکاری با اندازه گیری مشتری؛

4.         آموزش(چین داخلی، کشورهای خارجی نیاز به مذاکره با فروشنده): بر اساس الزامات قرارداد، آموزش در محل می تواند انجام شود زمانی که تجهیزات برای کاربر نصب و اشکال زدایی می شود و استفاده می شود.کاربران می توانند برای آموزش فنی در محل زمانی که تجهیزات در کارخانه عیب یابی می شوند، به شرکت مراجعه کنند.، به طوری که مشتریان بتوانند عملکرد تجهیزات را درک کنند، روش استفاده صحیح را آموزش دهند، خرابی ناشی از استفاده نادرست از تجهیزات را کاهش دهند و هزینه های نگهداری را برای مشتریان صرفه جویی کنند;

5.         خدمات پس از فروش: آموزش فنی: عملیات و استفاده، نگهداری و مراقبت روزانه، تشخیص و رفع مشکلات رایج؛ پیگیری های منظم: بازرسی تجهیزات، حذف خطا،انتقال آخرین اطلاعات صنعت• پشتیبانی ویژه از قطعات یدکی و لوازم جانبی؛ پرسنل مراقبت از بخش خدمات پس از فروش اختصاصی برای اطمینان از حل سریع و موثر مشکل،ارائه خدمات تعمیر سریع;

6.         تعهد به خدمت(چین داخلی، کشورهای خارجی نیاز به مذاکره با فروشنده):

روش: خط تماس خدمات مشتری 7x24 ساعت و ایمیل خدمات اختصاصی؛ الزامات: پاسخ واضح در عرض 4 ساعت. برای خدمات در محل،نیاز به ورود 24 ساعته در داخل استان و 24 ساعت خارج از استان؛ از دانگوآن یا دفاتر محلی شرکت، پرسنل اختصاصی مسئول فروش و خدمات پس از فروش محصولات شرکت در منطقه خواهند بود؛ بر اساس شرایط خاص،زمان تعمیر می تواند بر اساس نیازهای مشتری مذاکره شود؛ از تاریخ پذیرش، در طول دوره ی گارانتی یک ساله، شرکت ما تعمیرات رایگان (به استثنای آسیب های ناشی از بلایای طبیعی، ناهنجاری های برق، استفاده نامناسب،یا نگهداری)اگر تجهیزات به دلیل مشکلات کیفیت ساخت اتاق آزمایش در شرایطی که مشتری با قوانین ذخیره سازی، استفاده و نصب مطابقت دارد، به درستی کار نکند،در صورت اطلاع، تامین کننده پرسنل تعمیرات را برای تعمیرات رایگان ارسال می کند.بعد از دوره ی گارانتی، اگر مشکلی با تجهیزات بوجود آید،تامین کننده متعهد می شود که به سرعت به آنها رسیدگی کند و ممکن است هزینه های تعمیر و هزینه های مواد را به صورت مناسب دریافت کند..

بسته بندی و حمل:

1بسته بندی: اتاق های بسته بندی حمل و نقل که با الزامات QB/BWD008-2001 مطابقت دارند

2روش حمل و نقل: با کامیون

XIV. نمودار ساختار اتاق
