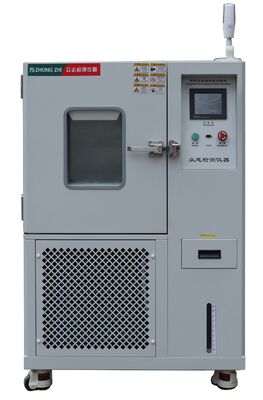

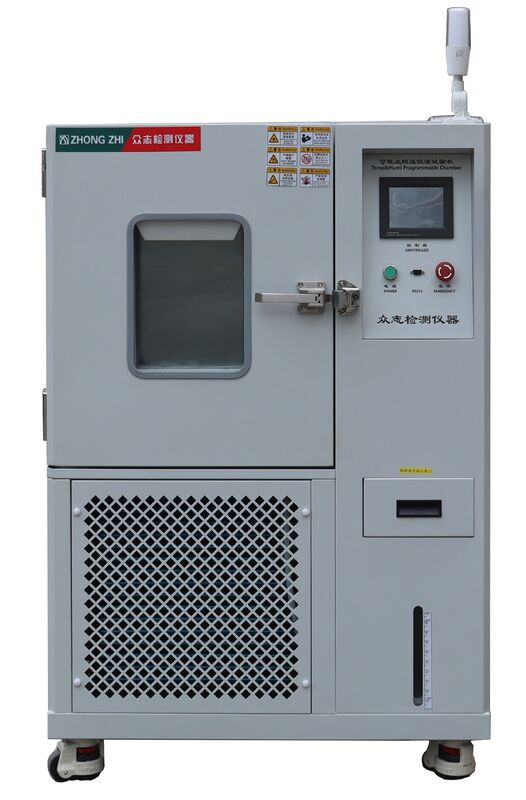

اتاق آزمایش درجه حرارت و رطوبت قابل برنامه ریزی

I. عملکردهای اصلی و احتیاط های تجهیزات

1.مشخصات محصول

این سری محصولات عمدتا برای شبیه سازی محیط های خشن در طول حمل و نقل، ذخیره سازی و کار برای ابزارهای الکترونیکی آنالوگ، مواد پیشرفته،اجزای الکتریکی، قطعات خودرو، فلزات، الکترونیک و مواد هوافضا. این تست مقاومت حرارتی، تحمل سرما و مقاومت در برابر رطوبت مواد، قطعات،یا تجهیزات تحت شرایط شدید از جمله قرار گرفتن طولانی مدت در معرض دمای بالا/کم و چرخه های حرارتی متناوب، در حالی که ارزیابی آسیب بالقوه یا کاهش طول عمر ناشی از این استرس های زیست محیطی

2.عملکرد محصول

این سری از آزمایشگاه های دمایی برای آزمایش قابلیت اطمینان محصولات صنعتی مناسب است، با ویژگی های دقت کنترل دمای و طیف گسترده ای از کنترل.شاخص عملکرد با الزامات GB/T5170 "روش تأیید پارامترهای اساسی تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی با دمای پایین" مطابقت دارد.، تجهیزات آزمایش دمای بالا و دمای ثابت".

3.نمونه آزمایش

محدودیت ها

آزمایش و نگهداری نمونه های مواد قابل اشتعال، انفجاری و فروریز

آزمایش و نگهداری نمونه های مواد خوردنی

آزمایش یا نگهداری نمونه های بیولوژیکی

آزمایش و نگهداری نمونه ها با منبع قوی انتشار الکترومغناطیسی

4.وضعیت بار

الزامات

جرم کل بار نباید بیش از ۵۰ کیلوگرم در هر متر مکعب از حجم استودیو باشد.

حجم کل بار بیش از یک پنجم از حجم استودیو نیست

در هر قسمت عمودی به جهت باد غالب، مجموع مناطق بار نباید بیشتر از کار در آن مکان باشد.

مساحت قطعه قطعی اتاق 1/3 است. هنگامی که بار قرار داده می شود، جریان هوا نباید مسدود شود

II. محل نصب تجهیزات و شرایط محیط عملیاتی

1.الزامات محل برگزاری

الزامات اندازه محل نصب تجهیزات

ج: حداقل 800 میلی متر

ب: حداقل 500 میلی متر

C: حداقل 1200mm

زمین مسطح است و به خوبی تهویه می شود.

هیچ ارتعاش قوی در اطراف تجهیزات وجود ندارد.

هیچ میدان الکترومغناطیسی قوی در اطراف تجهیزات وجود ندارد.

مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات وجود ندارد.

فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات وجود دارد.

2.وضعیت محیط

دمای: 5 ~ 30 °C، رطوبت نسبی ≤ 85%RH

فشار: 86kPa ~ 106kPa

3.حداکثر قدرت

کل ظرفیت نصب شده 4.9Kw است، از جمله 1.2Kw قدرت خنک کننده، 1.4Kw قدرت گرمایش، 1.8Kw قدرت مرطوب کننده و 0.2Kw قدرت دیگر

4.حداکثر جریان

≤16A

5.تجهیزات مرطوب کننده آب رسانی

فشار آب 0.2 ~ 0.4Mpa، قطر لوله آب 20mm،کیفیت آب باید با استاندارد سطح 3 آب که در استاندارد GB/T 6682-2008 مشخصات آب آزمایشگاهی تحلیلی و روش های آزمایش تعیین شده است، مطابقت داشته باشد.، تجهیزات ذخیره شده آب رسانی رابط 1/2" نخ داخلی، تجهیزات مجهز به حجم مخزن حدود 20L

6.رابط تخلیه

يه فاضلاب نزديک تجهیزات هست، در عرض 2 متر پشت تجهیزات،

توجه: هدایت گمرکی و آب در لوله حذف آب سنج برای جریان از مخزن

7.شرایط تامین برق و منابع برق

AC220V تک فاز دو سیم + محافظت از زمین

محدوده نوسان ولتاژ: ±10%V

فرکانس: محدوده نوسانات (50±0.5) هرتز

منبع برق در حالت TN-S یا حالت TT

مقاومت زمین گیری سیم محافظت کننده زمین کمتر از 4Ω است

کاربران باید سوئیچ های هوا یا قدرت را با ظرفیت مناسب برای تجهیزات در محل نصب نصب کنند و سوئیچ باید به طور مستقل توسط تجهیزات کنترل شود.

III. حجم و اندازه

1. مدل

CZ-A-150G

2حجم تجهیزات

150 لیتر

3ابعاد داخلی اتاق آزمایش

W (عرض) 500 میلی متر*H (ارتفاع) 600 میلی متر*D (عمق) 500 میلی متر

4ابعاد خارجی اتاق آزمایش

W (عرض) 1020 mm*H (ارتفاع) 1500 mm*D (عمق) 1220 mm

توجه: پیچ درب ماشین بیش از حد بزرگ نیست! ابعاد خارجی باید توسط طراحی سه دیدگاه نهایی تایید شود!

IV. پارامترهای اصلی عملکرد

1.         شرایط آزمایش

آزمایش عملکرد دمایی مطابق با مقررات مربوطه تجهیزات آزمایش دمایی GB/T 5170.2-2017 در هنگام اندازه گیری در دمای محیط +25°C بدون بار اندازه گیری می شود.سنسور در خروجی هوا در واحد کنترل هوا قرار دارد.

2.         محدوده دما

-70 درجه سانتیگراد️+150°C

3.      محدوده رطوبت

20٪ R.H ~ 98٪ R.H (همانطور که در زیر نشان داده شده است) ، هیچ بار گرمایشی در طول آزمایش رطوبت وجود ندارد

4.         نوسانات دمایی

±0.5°C

5.         یکنواخت گرما

≤2.0°C (بدون بار)

6.         انحراف دمایی

≤±2.0°C (بدون بار)

7.         نوسان رطوبت نسبی

️±2.5%R.H

8.         انحراف رطوبت

هنگامی که RH بالاتر از یا برابر با 75٪ باشد، کمتر از یا برابر با +2-3٪R.H است.

<75٪RH در صورت ≤±5٪R.H

9.         نرخ گرمایش

≥3°C/min (در شرایط متوسط بدون بار در طول فرآیند)

10.     نرخ خنک کننده

1.2 ≥°C/min (در شرایط متوسط بار کامل)

11.     سر و صدا کار

حداقل ۷۵ دسیبل (دبی) (که در فاصله ۱ متر از درب تجهیزات و ۱.۲ متر از سطح زمین توسط دستگاه تشخیص سر و صدا اندازه گیری می شود)

12.     تست با استاندارد مطابقت دارد

GB/T-2423.1-2008 (IEC60068-2-1) آزمون A: روش آزمایش دمای پایین.

GB/T-2423.2-2008 (IEC60068-2-2) آزمون B: روش آزمایش دمای بالا.

GB/T-2423.3-2016 (IEC60068-2-78:2012) آزمایش محیط زیست بخش 2 روش آزمایش رطوبت ثابت کابین آزمایش و آزمایش گرما.

GB/T 2423.4-2008/IEC60068-2-30:2005 آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی بخش 2: روش های آزمایش آزمایش Db: گرمای مرطوب متناوب (سیکل 12 ساعت + 12 ساعت)

GJBl50.3-2009 MIL-STD-810D روش آزمایش دمای بالا

GJBl50.4-2009 (MIL-STD-810D) روش آزمایش دمای پایین

13.     تجهیزات با روش بازرسی مطابقت دارند

GB-T-10586-2008 شرایط فنی برای اتاق آزمایش دمای پایین

GB/T 5170.1-2016 روش بازرسی برای تجهیزات آزمایش محیط زیست محصولات الکتریکی و الکترونیکی بخش 1: عمومی

GB/T 5170.2-2017 روش بازرسی برای تجهیزات آزمایش محیط زیست بخش 2: تجهیزات آزمایش دمایی

GB/T 5170.5-2016 روش بازرسی برای تجهیزات آزمایش محیط زیست محصولات الکتریکی و الکترونیکی بخش 5: تجهیزات آزمایش برای گرما مرطوب

GB/T5170.18-2005 روش بررسی پارامترهای اساسی تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی تجهیزات آزمایش چرخه ترکیبی دمای/رطوبت

V. ویژگی های ساختاری جعبه

1.         طرح ساختار جعبه آزمایش

اتاق آزمایش طرح ساختار یکپارچه را اتخاذ می کند، با بدن اتاق آزمایش در سمت چپ بالا، اتاق مکانیکی خنک کننده در سمت چپ پایین و جعبه کنترل در سمت راست.

تجهیزات مجهز به چرخ Foma در پایین برای جابجایی آسان و موقعیت

جعبه تجهیزات ساخته شده از رنگ پخته شده فلزی سرد، ضخامت صفحه 1.2mm است، رنگ رنگ پخته شده خاکستری روشن است، شماره رنگ RAL7035،جعبه داخلی از فولاد ضد زنگ SUS304# ساخته شده است.، ضخامت صفحه 1.2mm است؛

تجهیزات یک ساختار فریم را اتخاذ می کند، و پایین جعبه با فولاد کانال جوش داده شده است تا قدرت جعبه را افزایش دهد

مواد عایق بندی: پلی اورتان سخت، فوم سخت + فیبر شیشه ای 100 میلی متر ضخامت

قطع کننده محافظ تغذیه عمومی، کابل تغذیه و لوله تخلیه در پشت تجهیزات قرار دارد

در جعبه با نوار مهر و موم لاستیکی سیلیکونی بسته شده است که به طور خاص برای مقاومت در برابر گرما، غیر سمی و فوق العاده انعطاف پذیر طراحی شده است

پایین جعبه داخلی با یک سوراخ تخلیه تنظیم شده است، که می تواند به سرعت تخلیه گمرکی

یک سوراخ تخلیه فشار خودکار در بالای جعبه قرار داده شده است

2.         تخلیه آب

قسمت پایین جعبه داخلی با یک سوراخ تخلیه مجهز است و سیستم تخلیه در قسمت عقب تجهیزات قرار دارد.لوله تخلیه به سیستم شبکه لوله تخلیه کاربر وارد می شود (کاربر رابط شبکه لوله تخلیه را در محل فراهم می کند)

3.         سوراخ تخلیه فشار

پنجره های تعادل فشار چندگانه در لبه پشت جعبه تنظیم شده اند. هنگامی که درب سوئیچ یا هوا در داخل جعبه گسترش می یابد، فشار می تواند به سرعت و به طور خودکار تخلیه شود.

4.         درب اتاق

درب تک پیچ، اندازه شفاف موثر W500mm*H600mm

ماده ي درب با ماده ي بدن مشابه است

قفل درب وارداتی، نوع باز کردن به بیرون

مواد عایق با ضخامت درب 100 میلی متر از فوم پلی اورتان سفت است

یک سینی آب در زیر درب طراحی شده است تا از سقوط تهویه روی دیواره داخلی درب به زمین خارج جلوگیری شود.

5.         مواد کانتینر

صفحه فولاد ضد زنگ SUS304# استفاده می شود، تجهیزات برش لیزر دقیق برای برش و قالب دهی خم کردن تخت خم CNC استفاده می شود، سپس جوش قوس آرگون برای جوش کامل استفاده می شود،خرد و پولیش کردن. ضخامت صفحه فولادی 1.2mm است؛ جعبه داخلی در هر دو طرف میز پشتیبانی قفسه نمونه تنظیم شده است تا از قاب شاخص سازی پشتیبانی کند که می تواند فاصله بین قفسه های نمونه را تنظیم کند

6.         مواد جعبه بیرونی

این محصول با استفاده از صفحات فولادی سرد، تجهیزات برش لیزر دقیق و ماشین های خم CNC برای شکل گیری ساخته می شود.سطح فولاد تحت شستشوی کامل اسید برای حذف زنگ استدر مقایسه با روش های پوشش اسپری معمولی، این فرآیند ظاهر زیبایی دوستانه تری را ارائه می دهد در حالی که به طور قابل توجهی مقاومت در برابر خوردگی و قابلیت های پیشگیری از زنگ را افزایش می دهد.اندازه صفحه فولادی 1ضخامت.2mm (رنگ: RAL7035 سفید)

7.         نوار مهر و موم

نوار بسته بندی درب به دو لایه تقسیم شده است، لایه داخلی نوار لاستیکی سیلیکونی مقاوم در دمای بالا و پایین است،که می تواند جعبه داخلی را در شرایط دمای بالا و پایین از دنیای خارج کاملاً جدا کند؛ نوار لاستیکی سیلیکونی می تواند برای مدت طولانی در محدوده 80 درجه سانتیگراد تا 200 درجه سانتیگراد بدون سخت شدن و پیری کار کند؛

8.         محورهای فولاد ضد زنگ

در سمت چپ درب جعبه با یک مجموعه از پیچ های با قدرت بالا نصب شده است. یک پیچ تک می تواند 3 تن از نیروی افقی را بدون شکستن تحمل کند، و هنگامی که به عقب خم می شود،دو قطعه ی پیچ کاملاً تغییر شکل داده شده و بدون شکستن به یک قطعه ترکیب شده اند;

9.         دستگير در

قفل درب از قفل درب رولر استفاده می کند:

درب جعبه در داخل و خارج استفاده می شود ، با استفاده از اصل اهرم ، با اضطراری قوی ، صرفه جویی در کار ، لمس یک دست می تواند برای باز و بسته شدن عملکرد به دست آید.

10.     ساختار گازهای خروجی

حالت گردش هوای قوی گردش داخلی اجباری، خروجی هوای بالا و بازگشت هوای پایین پذیرفته می شود.بازتاب دهنده خروجی هوا می تواند هوا سرد و گرم را به کل فضای داخلی انبار پخش کند، که یکنواخت و پایدار است

11.     چرخ باد آلومینیومی

چرخ باد آلومینیومی چند تیغه ای دارای ویژگی های وزن سبک، حجم بزرگ هوا، فشار باد بالا و مقاوم در برابر دمای بالا و پایین است.ضریب گسترش کوچک، و صداهای کار کم.

12.      پنجره مشاهده

در با لایه های متعدد از پنجره های بزرگ شیشه ای حفره ای و با دستگاه ضد یخ و ضد رطوبت گرمایش الکتریکی (تعدیل خودکار) متصل است.پنجره مجهز به مجموعه ای از لامپ های روشن کننده پنجره است.، به طوری که شما می توانید به وضوح وضعیت آزمایش نمونه آزمایش در جعبه را در هر زمان از طریق پنجره مشاهده مشاهده کنید؛

13.     اتصال ابزار

یک سوراخ با قطر 100mm در سمت چپ جعبه باز می شود و یک پوشش سوراخ و سیلیکون stopper فراهم می شود

14.     قفسه مواد آزمایش

فولاد ضد زنگ SUS304# به صورت سوراخ و خم شده به صورت یک شبکه است. استفاده از آن آسان است، فاصله بین قفسه های مواد را می توان به حداقل 45 میلی متر تنظیم کرد و دو قفسه نمونه استاندارد است

15.     اصل گردش هوا

فنر با قدرت بالا که توسط موتور خارجی با گره فولاد ضد زنگ هدایت می شود، موتور فنر به صورت خارجی نصب شده است.

هوا توسط موتور رانده می شود و به طور کامل از طریق بخارگر گرم کننده و خنک کننده جریان می یابد.

پس از گرم کردن و یا خنک کردن کامل به درجه حرارت مورد نیاز، هوا در داخل جعبه گردش می کند و از طریق کنوکشن با نمونه گرما مبادله می کند

گردش هوایی اجباری توسط یک ولتاژ پایین موتور آسنکرون مقاوم در برابر دمای بالا به کار می رود

فن گردشگر چند تیغه ای برای تحریک هوا با تیغه های آلومینیوم استفاده می شود

16.     اصول سیستم کنترل

بخاری الکتریکی از آلیاژ نیکل کرومیوم با کیفیت بالا، کنترل SSR، مجهز به یک سوئیچ درجه حرارت محافظت از درجه حرارت مستقل

وقتي که بخارگر برق داره، دماي سطح بالا مياد.

دمای هوا پس از عبور از سیم گرمایش افزایش می یابد و گرما به هوا و قطعات آزمایش در جعبه گسترش می یابد تا در گرمایش و افزایش دمای آن نقش داشته باشد.

قدرت گرمایش با دقت توسط الگوریتم PID کنترل می شود و قدرت خروجی از طریق رله حالت جامد تنظیم می شود.

سیستم خنک کننده به اندازه کافی یخچال دمای پایین را به مبادله گرما می دهد، به طوری که دمای مبادله گرما پایین تر از دمای هوا است.گرما در هوا جذب شده و توسط مبادله گرما از جعبه خارج می شود، به طوری که دمای هوا کاهش می یابد و اثر خنک کننده به دست می آید.

قدرت خنک کننده با دقت توسط الگوریتم PID کنترل می شود و سرعت جریان و ظرفیت خنک کننده یخچال از طریق شیر سولنویدی تنظیم می شود.

سیستم خنک کننده

1.کمپرسور خنک کننده

از کمپرسورهای دمای پایین وارد شده از اروپا استفاده کنید

2.روش خنک کننده

کاندنسر بالدار هوا خنک کننده، فن خنک کننده برای دفع گرما

3.تبخیر سنج

یک مبادله گرما لوله ای با翅لوله های نید

4.دستگاه خنک کننده

دریچه گسترش حرارتی، لوله موی

5.حالت کنترل دستگاه خنک کننده

کنترل کننده منطقی قابل برنامه ریزی سیستم کنترل به طور خودکار شرایط عملیاتی دستگاه خنک کننده را با توجه به شرایط آزمایش تنظیم می کند.

مدار خنک کننده گاز بازگشت کمپرسور

6.تمام قطعات یخچال وارداتی

7.تهویه کننده تبخیر

مبادله گرما صفحه ای با دمای بالا دمای مس دارای مزایای سطح کوچک، از دست دادن انرژی کوچک و بهره وری انتقال گرما بالا

8.کریوجن

شاخص کاهش سطح اوزون R404a/R23 0 است

9.پر از نیتروژن

فرآیند جوش

لوله انتقال با دمای پایین توصیه می شود برای استفاده از لوله مس آزاد اکسیژن با کیفیت بالا، ساخت لوله، جوش نیتروژن،48 ساعت از فرآیند جلوگیری از نشت فشار بالا برای اطمینان از کیفیت جوش.

10.کنترل صرفه جویی انرژی

سیستم خنک کننده از تکنولوژی تعادل خنک کننده استفاده می کند که تقریباً 30٪ صرفه جویی در انرژی را به دست می آورد و به طور موثر هزینه های عملیاتی را کاهش می دهد.تعادل حرارتی دمای ثابت را با تنظیم قدرت گرمایش حفظ می کندهنگامی که ظرفیت خنک کننده کمپرسور ثابت باقی می ماند، گرم کردن مداوم باعث افزایش اتلاف انرژی و هزینه های غیرضروری برای کاربران می شود.تکنولوژی تعادل خنک کننده ظرفیت خنک کننده را برای حفظ ثبات دمایی تنظیم می کندبه عنوان درجه حرارت نزدیک به نقطه تنظیم شده، ظرفیت خنک کننده به تدریج از طریق کنترل PID کاهش می یابد (PID برای مشتق یکپارچه متناسب است) ،اطمینان از دمای ثابت در حالی که به بهره وری انرژی دست پیدا می کنداز نظر تئوری می تواند تولید گرمای صفر را به دست آورد، اگرچه گرمای باقیمانده کوچک ممکن است در تولید واقعی رخ دهد.

11.ویژگی های سیستم خنک کننده

الف.کل خط لوله سیستم با فشار 22 کیلوگرم هوا آزمایش شد.

ب.سیستم های گرمایش و خنک سازی کاملا مستقل هستند.

ج.با ویژگی های فنی حرفه ای شرکت ما، جریان هوا با دمای بالا و فشار بالا نمی تواند با باز کردن همزمان دستگاه خنک کننده آسیب ببیند.

د.تمام روش های عملیاتی سیستم خنک کننده به طور کامل توسط کنترل کننده میکرو کامپیوتری کنترل می شوند.

اِ.پایین کمپرسور یک سینی آب دارد که می تواند گردهی ناشی از یخ را جمع آوری کند.

ف.کمپرسور دارای یک سنسور دمای PTC داخلی برای دستیابی به حفاظت از بیش از حد در هنگام گرم شدن کمپرسور است.

جیکمپرسور مجهز به محافظ فشار روغن برای تحقق حفاظت از فشار روغن کمپرسور است.

H.دستگاه محافظت از فشار بالا و پایین فشار خنک کننده را در طول کار تجهیزات کنترل می کند.هنگامی که فشار مخزن خنک کننده از فشار مرزی سیستم فراتر رود یا از حداقل فشار تنظیم شده توسط سیستم پایین بیاید، بلافاصله زنگ می زند و منبع برق را قطع می کند تا اینکه مشکل برطرف شود.

سیستم یخچال از قطعات وارداتی استفاده می کند، کیفیت قابل اعتماد است، تا ثبات سیستم را تضمین کند.

سیستم کنترل الکتریکی

1.کنترل کننده

صفحه لمسی LCD LED 7 اینچی TFT رنگ واقعی (ذکاوت HD: 1024 × 600) ، کنترل هوشمند PID چند گروه. نمایش مستقیم مقادیر اندازه گیری در زمان واقعی (PV); نمایش دماینمایشگر دمای چند کانال قابل اندازه گیرینمایش شماره برنامه، دنباله چرخه، زمان عملیات و تعداد چرخه ها نمایش نمودار منحنی نمایش وضعیت خروجی رله و PID

2.حالت اجرا

عملکرد برنامه، عملکرد ارزش ثابت. کل فرآیند کنترل خودکار PID هوشمند است

3.مدل کنترل

کنترل ترکیبی دمای و رطوبت / کنترل دمای واحد به طور خودکار با توجه به مقدار تنظیم شده رطوبت تنظیم می شود

4.زبان عملیاتی

نمایشگر سوئیچینگ چینی/انگلیسی/روسی

5.راه بنداز

رابط کاربری دیالوگ انسان-ماشین، ورودی لمسی

6.ورودی دمای و رطوبت

مقاومت پلاتین درجه A PT100

7.وضوح صفحه نمایش

دمای: 0.01°C؛ رطوبت: 0.1%RH؛ زمان: 1 دقیقه

8.ظرفیت برنامه و عملکرد کنترل

تعداد برنامه های موجود: تا 100 گروه، هر برنامه شامل 1-100 بخش است. محدودیت اجرای دستور: هر دستور می تواند تا 999 بار اجرا شود.تنظیمات شیب برنامه را می توان از طریق خط زمانی تنظیم کرد، اجازه می دهد تا حداکثر مدت زمان بخش 99 ساعت و 99 دقیقه بین برنامه ها، با حداقل مدت زمان تنظیم شده در 1 دقیقه. برنامه ها همچنین می توانند برای استفاده ترکیبی مرتبط شوند

این سیستم دارای تدوین، پاک کردن و ورودی توابع با کنترل خروجی سیگنال زمان (کنترل اقدامات ON / OFF اشیاء آزمایش) است.از بخش های پرش و عملکردهای نگه داری پشتیبانی می کند. صفحه نمایش اجازه می دهد تا تنظیم روشنایی پس زمینه با تنظیمات مدت زمان سفارشی. حفاظت از صفحه نمایش را می توان برای خاموش کردن به صورت زمان یا دستی پیکربندی کرد. ویژگی های کلیدی شامل تکرار برنامه، دستور COPY است.,عملکردهای اتصال و ویرایش عنوان آزمایش. برنامه ها را در هنگام قطع برق حفظ می کند و پس از اتصال مجدد به طور خودکار اجرا را ادامه می دهد. عملکردهای برنامه ریزی شده راه اندازی / خاموش کردن،قابلیت تنظیم تاریخ/زمان، مکانیسم های قفل کلید / صفحه نمایش، و نمایش تصویر آماده همه یکپارچه شده اند

9.حالت خروجی کنترل

کنترل اتوماتیک خروجی PID + SSR؛ PID به طور خودکار خروجی گرمایش را تنظیم می کند. سیستم خنک کننده دارای یک پایان سرد و کنترل دریچه انبساط الکترونیکی چند طرفه است.اجازه تنظیم مناسب دریچه بر اساس دمای مکش و خروجی کمپرسور و فشار برای بهینه سازی شرایط عملیاتی. کنترل الکتریکی دریچه گسترش می تواند بین کنترل فشار تبخیر و کنترل دمای معمولی تغییر کند

10.عملکرد ارتباطات

می تواند به کامپیوتر متصل شود تا منحنی را نمایش دهد و داده ها را جمع آوری کند.

می تواند به عنوان سیستم نظارت و کنترل از راه دور استفاده شود.

دستگاه های متعدد می توانند به طور همزمان کنترل شوند.

RS-485/RS-232

رابط RJ45 اترنت

جوگلر USB.

11.ذخیره سازی در درایو USB

شما می توانید در USB 1G-32G وصل به دانلود منحنی های تاریخی، داده های تاریخی، پارامترهای سیستم کنترل، و عملکرد پلگ گرم

12.روش ثبت داده ها

RAM با حفاظت از باتری، 8-10 سال می تواند مقدار تنظیم شده دستگاه، مقدار نمونه گیری و زمان نمونه گیری را ذخیره کند؛ دوره ضبط منحنی را می توان 30 ~ 180 ثانیه تنظیم کرد،حداکثر زمان حافظه می تواند منحنی های تاریخی مستمر را برای 90 روز ذخیره کند، داده های تاریخی (وقتی زمان نمونه گیری 1 دقیقه است) ، بدون استفاده مداوم، داده ها می توانند بیش از 10 سال ذخیره شوند.

13.عملکرد حافظه خاموش کردن

حالت بازیابی شکست برق را می توان به صورت: شروع گرم / شروع سرد / توقف تنظیم کرد.

14.برنامه ریزی عملکرد بوت

شما می توانید زمان راه اندازی را به صورت مطلوب تنظیم کنید. پس از روشن کردن برق، دستگاه به طور خودکار هنگام پایان زمان کار می کند.

15.سیستم سازگاری نرم افزار

سیستم عامل ویندوز

16.قابلیت نرم افزار باز

پشتیبانی از کد سطح بالا شخص ثالث برای کنترل عملکردهای راه اندازی، توقف و ثبت داده دستگاه

توجه: کنترل کننده کد های کاربردی را فراهم می کند و کاربر می تواند برنامه نرم افزاری کامپیوتر بالایی را ویرایش کند تا نظارت و کنترل یکپارچه را درک کند

17.اتصال شبکه

می تواند از طریق نرم افزار حرفه ای به اترنت متصل شود و از راه دور از طریق شبکه کنترل و پشتیبانی شود. همچنین می تواند داده های آزمایش را از طریق شبکه جمع آوری کند.و می تواند همزمان چندین دستگاه را کنترل کند..

18.نمایش وضعیت

در بالای دستگاه، یک زنگ صدا و نور سه رنگی استوانه ای نصب کنید (با استفاده از چراغ های LED) ؛ هنگامی که شروع یا کار به پایان می رسد، چراغ زرد روشن می شود؛ در صورت کار عادی،چراغ سبز روشن استدر صورت توقف اضطراری یا آژیر خرابی تجهیزات، چراغ قرمز روشن می ماند و زنگ به طور متناوب صدا می کند.

19.فن گردش

مقاومت در برابر دمای بالا، موتور گره بلند، ایمنی موتور در فضای بیرونی، گره به داخل خانه گسترش می یابد، انتهای دم گره با چرخ فن مخلوط نصب شده است؛اقدامات عایق بندی ویژه و سیستم تبعید گرما برای بهبود ایمنی موتور.

20.حالت کنترل گرمایش

کنترلگر دما بر اساس دماهای پیش تنظیم شده و سیگنال های سنسور دما در داخل اتاق آزمایش، از طریق یک مدار منطقی،آن را به تنظیم ماژول کنترل SSR برای تنظیم خروجی گرم کنندهاین سیستم با تکنولوژی بدون تماس، کار بدون جرقه، عمر طولانی، سر و صدا کم، عملکرد بدون تداخل الکترومغناطیسی، سرعت سوئیچ سریع کار می کند.قابلیت قوی ضد تداخل، طراحی جمع و جور، مقاومت در برابر لرزش و ضربه، ویژگی های ضد انفجار، ضد رطوبت و مقاوم در برابر خوردگی.

سیستم حفاظت از ایمنی

1.         حفاظت از بیش از حد درجه حرارت

جعبه آزمایش یک دستگاه محافظ برقی مستقل و قابل تنظیم است که از بیش از حد درجه حرارت محافظت می کند.

2.         سیستم خنک کننده

گرم شدن کمپرسور، محافظت از فشار بالا، محافظت از جریان بیش از حد موتور.

3.         فن گردش

 حفاظت از بیش از حد

4.         گرم کننده

حفاظت از بیش از حد درجه حرارت: حفاظت از مدار کوتاه

5.         سیستم مرطوب کننده

مرطوب کننده محافظت از کمبود آب سوخته خشک، حفاظت از حد حد مرطوب کننده بیش از درجه حرارت، حفاظت از اتصال کوتاه مرطوب کننده

6.         عرضه کلی

حفاظت از ولتاژ بالا، محافظت از ولتاژ بالا و محافظت از مدار کوتاه

7.         مدار کنترل

حفاظت از بیش از حد و مدار کوتاه

8.         سیستم خنک کننده کمپرسور

حفاظت از فشار بیش از حد فن خنک کننده

IX. استانداردهای پذیرش و تأیید شخص ثالث

1معیارهای پذیرش: شاخص های فنی باید مطابق با روش های مشخص شده در "اتفاقیه فنی" که توسط هر دو طرف امضا شده باشد.

2روش پذیرش: پذیرش رسمی در محل خریدار انجام می شود.

3قبل از تحویل، خریدار باید از یک شخص ثالث (که توسط مرکز آزمایش کیفیت تجهیزات آزمایش محیط زیست ملی کالیبر شده و یک گزارش بازرسی معتبر صادر شده است) برای شرکت درخواست کند.

هزینه پذیرش توسط خریدار پرداخت می شود. اگر اولین پذیرش شکست بخورد، هزینه پذیرش بعدی پس از بهبود توسط تامین کننده توسط تامین کننده پرداخت می شود.

"فنگ" شروع ميکنه.

4مشتری باید مرکز ملی آزمایش کیفیت تجهیزات آزمایش محیط زیست را برای بررسی،

X. فهرست مواد اصلی

XI. اطلاعات پشتیبانی از تجهیزات زمانی که از کارخانه خارج می شوند

1.         لیست بسته بندی کارخانه تجهیزات                     1 نسخه

2.         نمودار طرحی تجهیزات الکتریکی                1 نسخه

3.         راهنمای تجهیزات                                  1 نسخه

4.         گواهی صلاحیت تجهیزات                       1 نسخه

5.         کارت گارانتی تجهیزات                              1 نسخه

6.         گزارش بازرسی تجهیزات                       1 نسخه

7.         گاز توپ مرطوب                                       5 تکه

8.         نرم افزار نظارت بر کنترل کننده                      یک قطعه

9.         سینی قفسه نمونه آزمایش                                  2 تکه

10.     ریل های پشتیبان                                   4 تکه

XII. تضمین کیفیت و تعهد به خدمات

1.         هدف: بر اساس مفهوم سود متقابل و خدمات برنده، به طور کامل نیازهای مشتری را برآورده می کند تا رضایت مشتری را به دست آورد.

2.         پیش از فروش: مشاوره فنی حرفه ای، پیشنهاد طرح آزمایش محصول، نصب اتاق آزمایش و طرح ساخت؛

3.         در فرآیند فروش: ارتباطات با مشتری، گزارش پیشرفت، راهنمایی، نصب، عیب یابی، عملیات آزمایشی و غیره و همکاری با مشتریان برای اندازه گیری؛

4.         آموزش: بر اساس الزامات قرارداد، آموزش در محل می تواند در هنگام نصب، عیب یابی و استفاده از تجهیزات برای کاربران ارائه شود.کاربران می توانند برای آموزش فنی در محل در طول عیب یابی کارخانه تجهیزات به شرکت بیایند، به طوری که مشتریان بتوانند عملکرد تجهیزات را درک کنند، روش استفاده صحیح را آموزش دهند، خرابی ناشی از استفاده نادرست از تجهیزات را کاهش دهند،و صرفه جویی در هزینه های نگهداری برای مشتریان;

5.         خدمات پس از فروش: آموزش فنی: عملیات و نگهداری، عیب یابی نقص های رایج؛ پیگیری منظم: بازرسی تجهیزات، حذف خطرات احتمالی،انتشار آخرین اخبار صنعت• پشتیبانی ویژه از قطعات یدکی؛ تیم خدمات پس از فروش اختصاصی تضمین می کند که راه حل خطا به موقع و موثر با خدمات تعمیر کارآمد باشد.

6.         تعهد به خدمات: روش: خط تماس خدمات مشتری 24/7 و ایمیل اختصاصی. الزامات: پاسخ های واضح در عرض 4 ساعت. برای خدمات در محل: ورود 24 ساعته در استان مورد نیاز است.,خدمات 24 ساعته برای مشتریان خارج از استان. فروش اختصاصی و تیم های پس از فروش در دانگوان یا دفاتر محلی شرکت مستقر هستند.زمان بندی تعمیرات می تواند بر اساس شرایط خاص مذاکره شوداز تاریخ پذیرش، تجهیزات به طور کامل تحت تضمین یک ساله ما قرار می گیرند (به استثنای آسیب ناشی از بلایای طبیعی، شکست برق، عملکرد نامناسب یا خطاهای نگهداری).در صورتی که خرابکاری در اتاق آزمایش به دلیل نقص های سازمانی در حالی که کاربران مطابق با ذخیره سازی هستند رخ دهد، دستورالعمل های استفاده و نصب، تکنسین های ما در ساعت های خدمات توافق شده پس از اطلاع، تعمیرات رایگان را ارائه می دهند.ما متعهد به حل آنها به سرعت با هزینه های معقول برای نیروی کار و مواد.

بسته بندی و حمل:

1بسته بندی: جعبه های بسته بندی حمل و نقل که با الزامات QB/BWD008-2001 مطابقت دارند

2روش حمل و نقل: حمل و نقل کالاها

XIV. آموزش

آموزش در محل می تواند در هنگام نصب، عیب یابی و استفاده از تجهیزات مطابق با الزامات قرارداد ارائه شود.

کاربران می توانند برای آموزش فنی در محل در طول عیب یابی تجهیزات به شرکت مراجعه کنند.به طوری که مشتریان می توانند عملکرد تجهیزات را درک کنند و استفاده صحیح را آموزش دهند

روش ها، عملیات و نگهداری، تشخیص و رفع مشکلات مشترک، کاهش خرابی ناشی از استفاده نادرست از تجهیزات، مشتریان را نجات دهید

هزینه های نگهداری تقریبی

XV. نمودار ساختار جعبه
